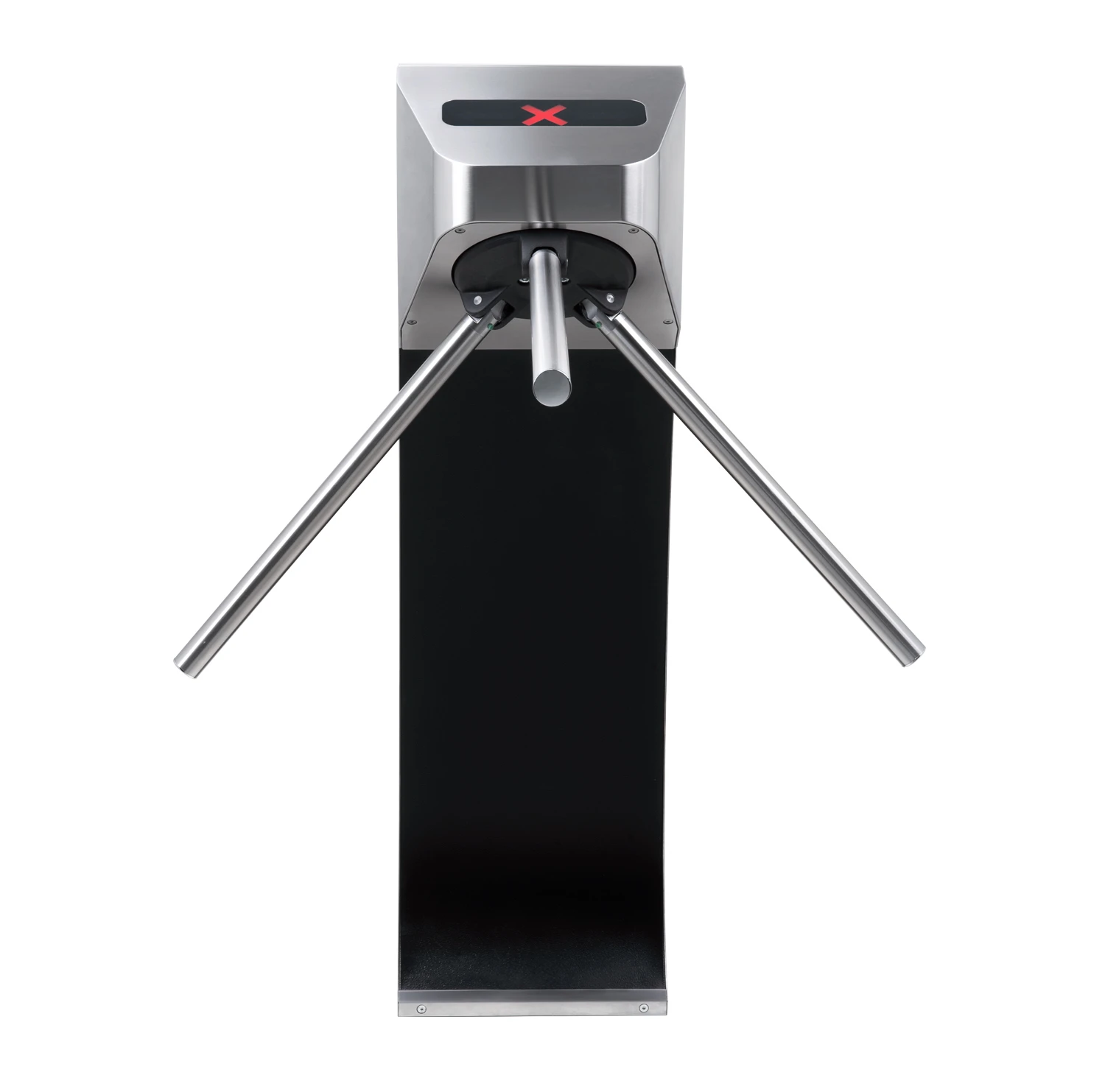

Моторизованный турникет-трипод TTR-10АB
Артикул: motorizovannyy-turniket-tripod-ttr-10ab
- Напряжение питания
- 24 В постоянного тока
- Мощность
- 150 Вт
- Пропускная способность в режиме однократного прохода
- 30 чел./мин
- Пропускная способность в режиме свободного прохода
- 60 чел./мин
- Габаритные размеры (длина×ширина×высота)
- 800×760×1055 мм
- Ширина зоны прохода
- 500 мм
- Рабочий температурный диапазон
- -40 °C до +50 °C (под навесом до +55 °C)
- Средняя наработка на отказ
- не менее 3000000 проходов
- Средний срок службы
- 8 лет
- Количество направлений прохода
- 2
- Степень защиты оболочки IP
- IP54
- Ток потребления
- не более 5,5 А
- Планки «Антипаника»
- автоматическая
Документация
Моторизованный турникет-трипод TTR-10AB предназначен для установки на полу и применяется в качестве компактного преграждающего устройства для управления потоками людей на проходных промышленных предприятий, в банках, административных учреждениях, магазинах, вокзалах, аэропортах.
Особенности
Всепогодное исполнение
Турникет TTR-10AB выполнен из нержавеющей стали, что обеспечивает не только элегантный внешний вид, но и коррозионную стойкость устройства при эксплуатации его на открытом воздухе.
Состав
- турникет со встроенной электроникой управления
- маховик с автоматическими планками «Антипаника»
- стойка для установки турникета на полу
- пульт дистанционного управления
Формирование зоны прохода
Кроме напольного исполнения, турникет TTR-10А также имеет варианты исполнений с креплением к стене и к поручням в транспорте.
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.
При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.
Безопасность

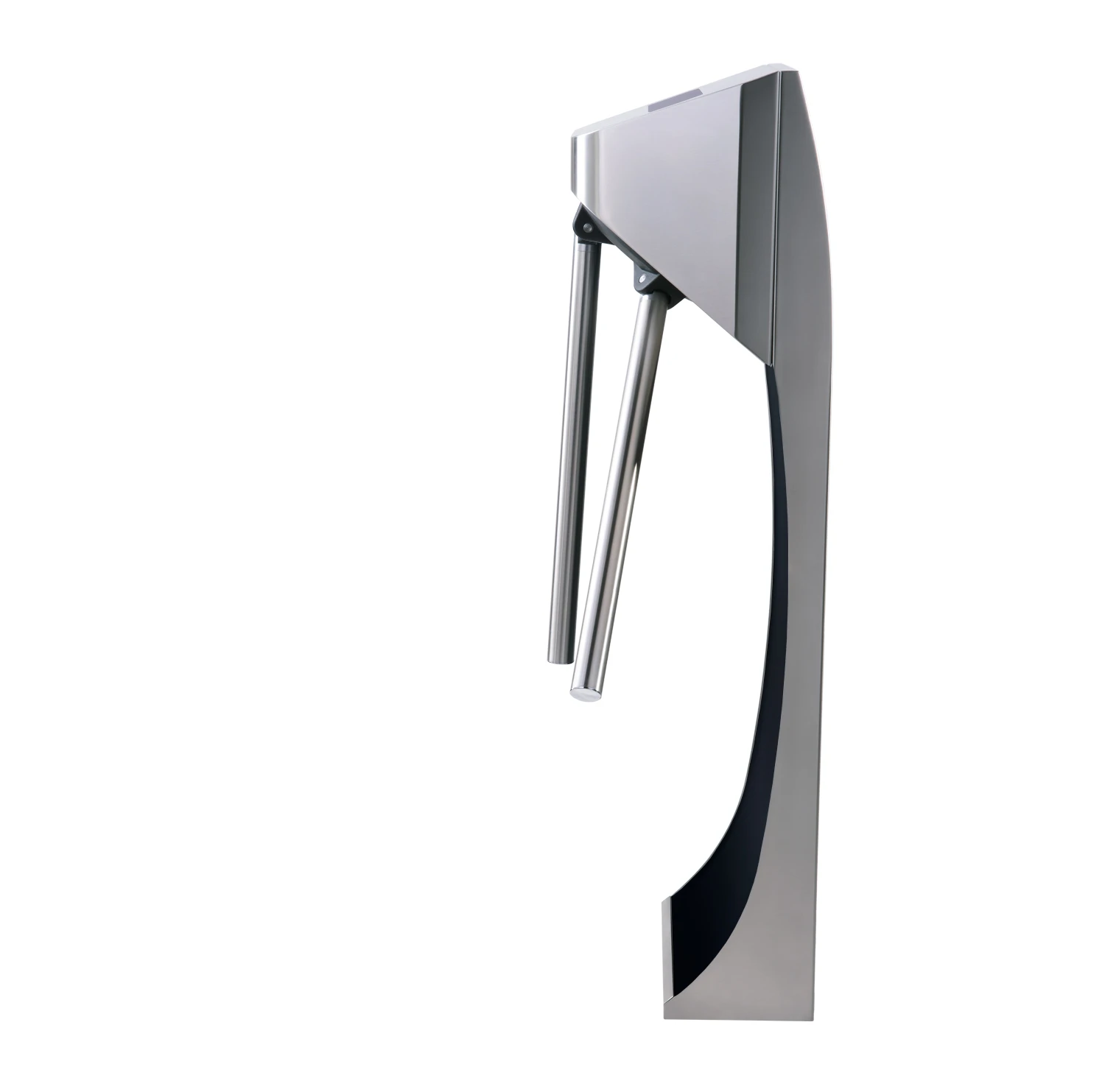

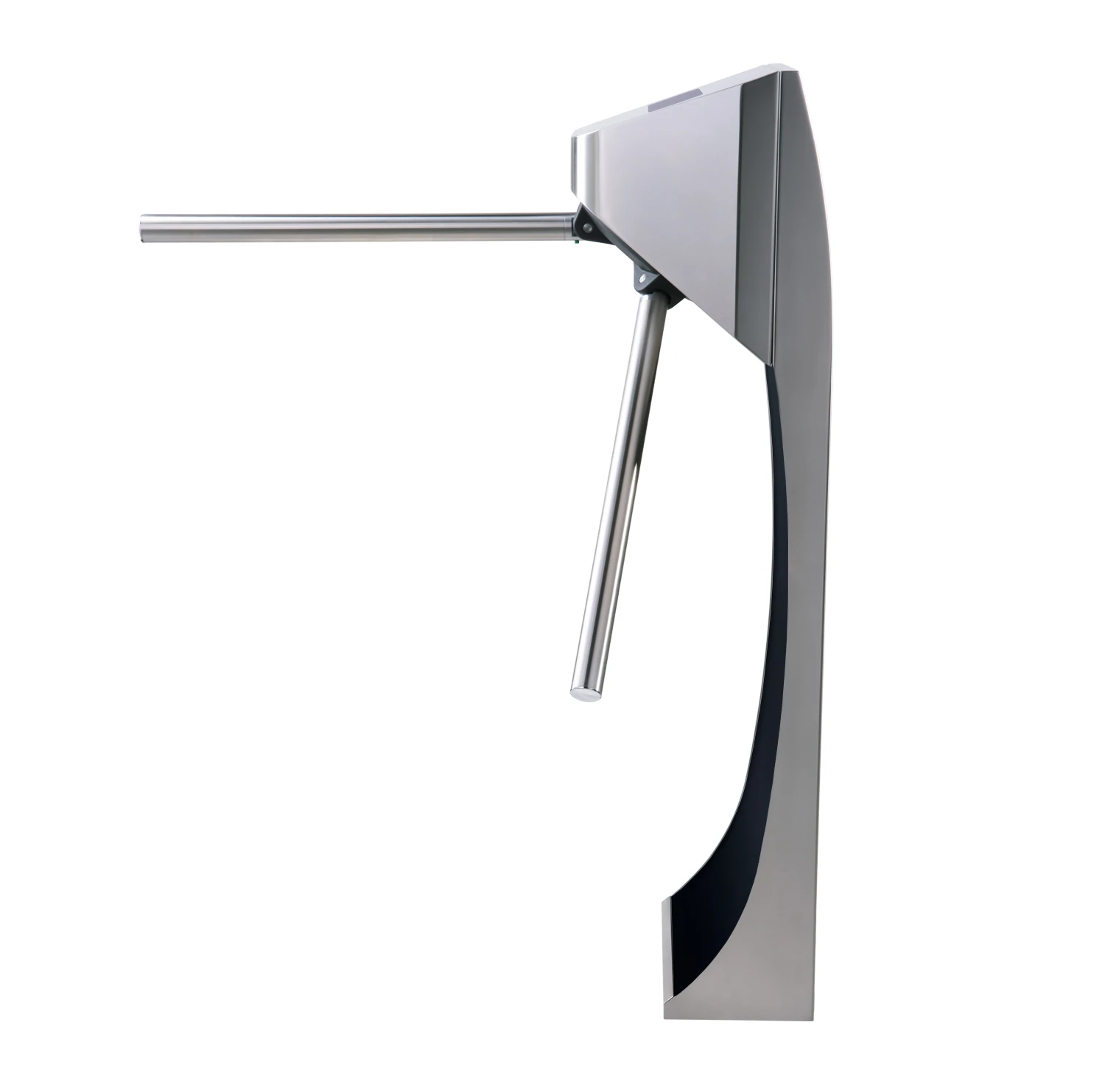

Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Плата управления предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm).
Управление турникетом
Управление турникетом TTR-10AB возможно как от системы контроля доступа, так и автономно с помощью пульта дистанционного управления (входит в стандартный комплект поставки) или устройства радиоуправления (приобретается отдельно).
Возможность выбора режима управления (импульсный или потенциальный) обеспечивает корректную работу в системах контроля доступа любых производителей.
Режим работы — разрешение или запрет прохода — может быть задан независимо для каждого направления прохода. Встроенные в стойку турникета оптические датчики поворота преграждающих планок фиксируют реальный факт прохода и его направление, что обеспечивает корректный учет рабочего времени в системах контроля доступа.
Плата управления конструктивно размещена в корпусе турникета и обеспечивает полный набор режимов управления турникетом, имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Плавный доворот планок осуществляется за счет встроенного электропривода.
Индикация

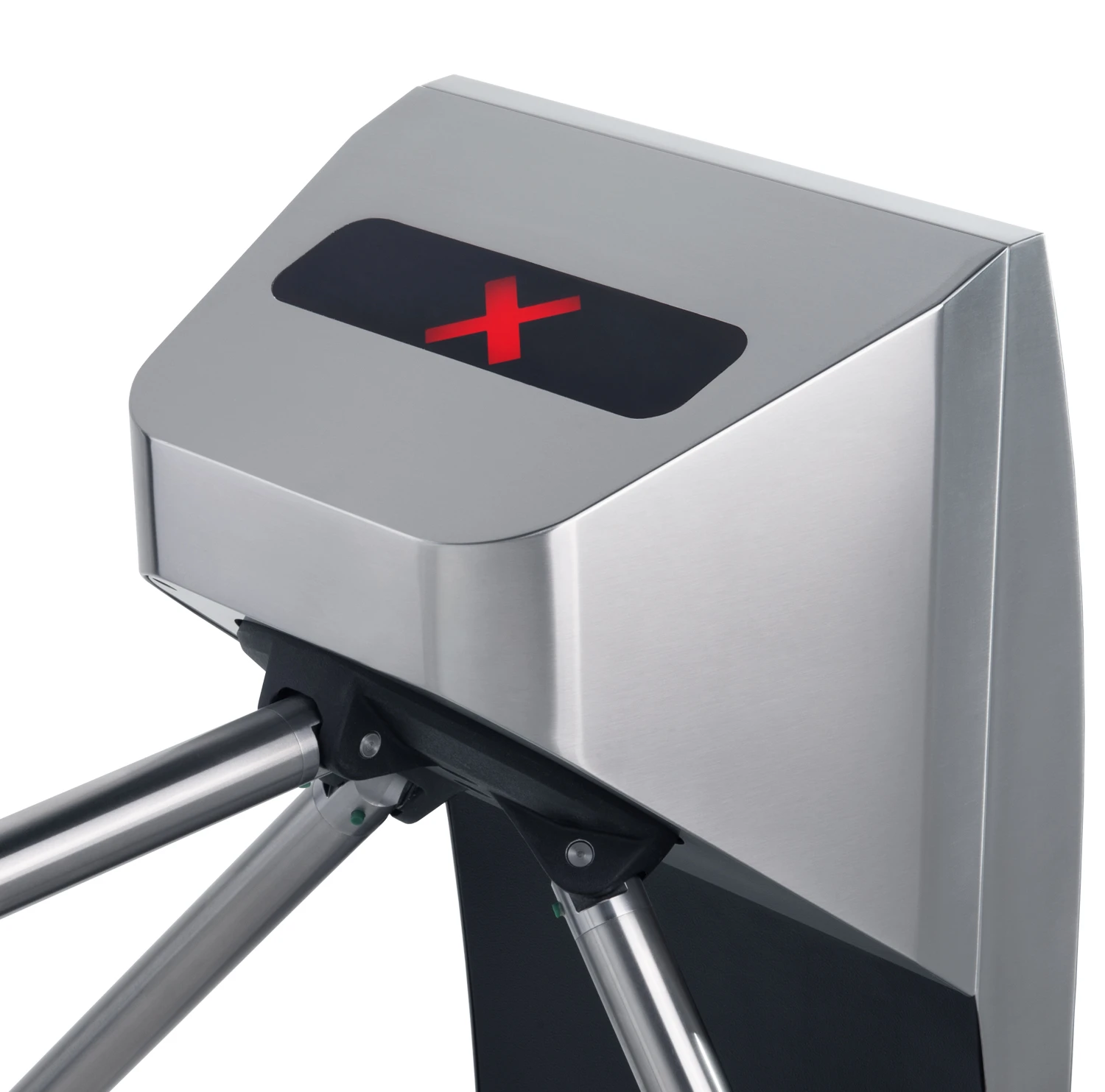

Индикаторы состояния турникета (открыто/закрыто) и направления прохода размещены на верхней крышке.
